CTR系列懸臂掘進機

CTR系列懸臂掘進機是有中鐵裝備集團自主研發的一種綜合掘進設備,集切割、行走、裝運、噴霧滅塵于一體的非爆開挖掘進設備。
您當前的位置:首頁 產品中心 隧道專用設備 CTR系列懸臂掘進機

CTR系列懸臂掘進機

隧道專用設備

設備型號
暫無
重量
暫無
其他
暫無

適用范圍

CTR系列懸臂掘進機

主要特點

CTR系列懸臂掘進機

適用范圍:?廣泛應用于公路鐵路隧洞、水利工程、國防工程、城市地鐵、市政管線、跨海隧道等。

?

?

產品特點

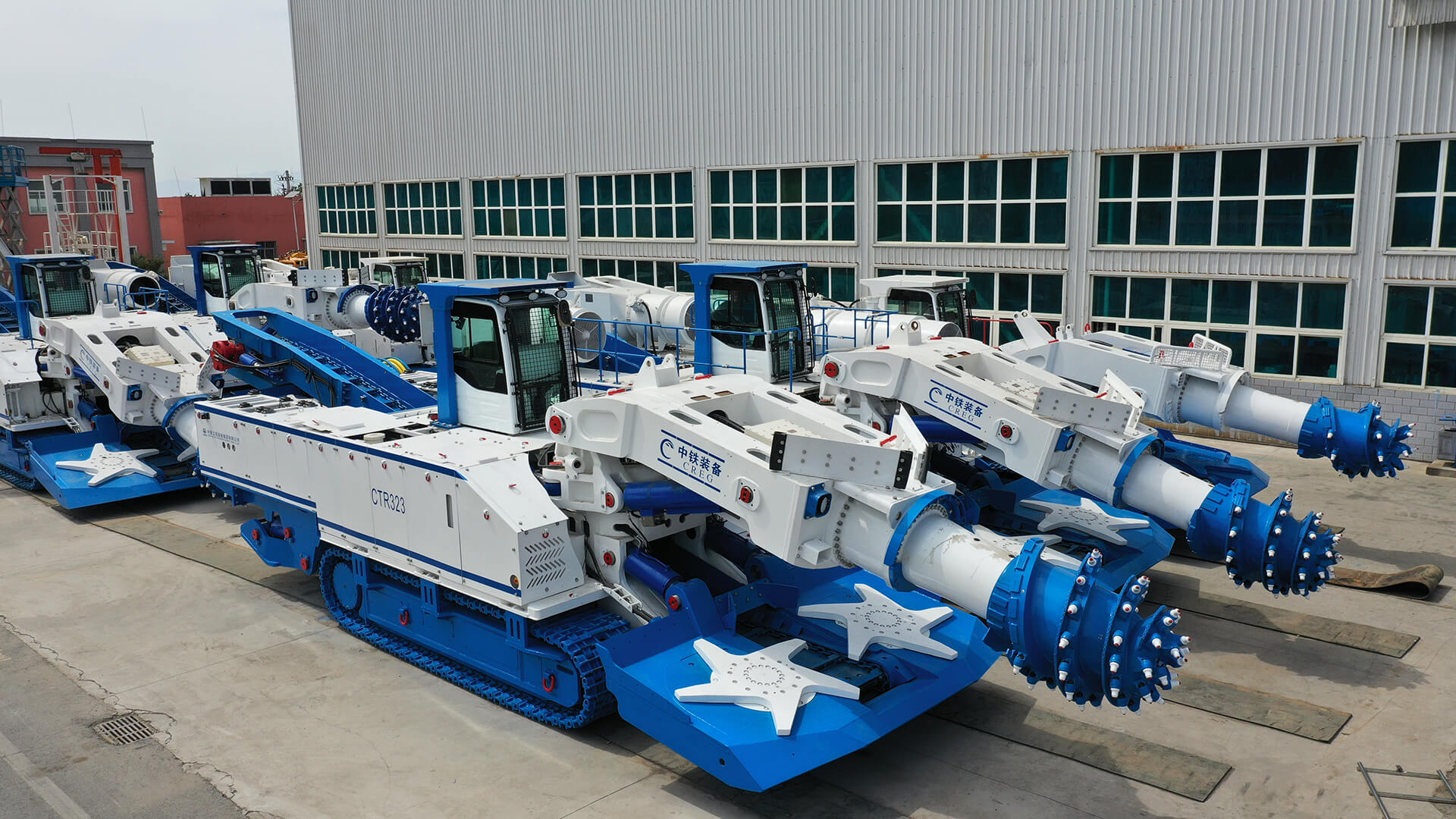

懸臂掘進機工作過程:主機把巖石切割破落下來,轉運機構把破碎的巖渣轉運至機器尾部卸下,由后配套轉載機、運輸機運走。懸臂式掘進機的切割臂可以上下、左右自由擺動,能切割任意形狀的巷道斷面,切割出的表面精確、平整,便于支護。履帶式行走機構使機器調動靈活,便于轉彎、爬坡,對復雜地質條件適應性強。

目前主推產品為CTR260T(水利型)、CTR300R(軟巖型)、CTR300A(硬巖型)、CTR300D(地鐵型)、CTR323(硬巖型)、CTR450(高原型)等系列產品,最大開挖高度為6.5m和7.5m,適用于Ⅳ~Ⅴ級圍巖臺階法或環形開挖預留核心土施工非爆開挖,擾動小,超欠挖易控制,可同步開展其他工序。作業效率20-100m3 /h,圍巖強度一般<120MPa。

與礦用懸臂掘進機相比,中鐵工程裝備集團有限公司研發的隧道掘進機有如下特點:

?

一是整機穩定性好,截割功率大,定位截割范圍大,更適合大斷面隧道掘進施工;

二是優化加強的截割系統,截割效率高,截齒消耗低,同時滿足復雜多變地層要求;

三是配備高效大風量的機載除塵系統,更適合隧道工況下作業環境的改善;

四是選用加長第一運輸機或二運轉載皮帶機,提高出碴效率;

五是配備拱架安裝裝置,輔助隧道襯砌,減小工人勞動強度。

三大優勢:?

一是開挖斷面形狀易于控制,超欠挖量?。簩?duì)圍巖擾動量小,對圍巖破壞小,可節約錨桿等材料用量,可節約混凝土用量

二是安全、少人化:減少施工人員數量,降低人工成本,防止重大人員事故

三是特殊工況適用性好:特別對特殊區域(如城市樓體、文物建筑等)下隧道施工安全性高,適用性好

適用地質

軟巖,異性形狀斷面、地質條件相對較好

詳細參數


CTR323

CTR260

CTR300R

CTR300D

整機重量(含除塵和二運)

132.5t

125t

103t

98t

外形尺寸

長(不含二運/含二運)

16.2/23.5m

15.6/23.4m

17.2m

11m


4.0m

3.6m

3.8m

3.6m


4.3m

3.7m

3.83m

3.75m

總裝機功率

633kW

530kW

505kW

465kW

可最大截割巖石單軸抗壓強度

70Mpa

70Mpa

50Mpa

80Mpa

定位截割范圍

8m

7m

7.4m

7.4m


7.5m

6.5m

6.75m

6.7m

履帶外寬

3.6m

3.05m

3.48m

3.1

接地比壓

0.18Mpa

0.18Mpa

0.15MPa

0.18Mpa

爬坡能力

±16°

±16°

±16°

±16°

供電電壓

AC1140V

AC1140V

AC1140V

AC1140V

冷卻水需求總量

0-150L/min

0-150L/min

0-90L/min

0-90L/min

需要配置變壓器容量

1000KVA

800KVA

800KVA

630KVA


備注:本產品隨技術進步不斷改進,以上所列參數和結構特性與實物差異之處以實物為準。
